中空直角一体机DG130R

2023-05-17 19:18:22
0次

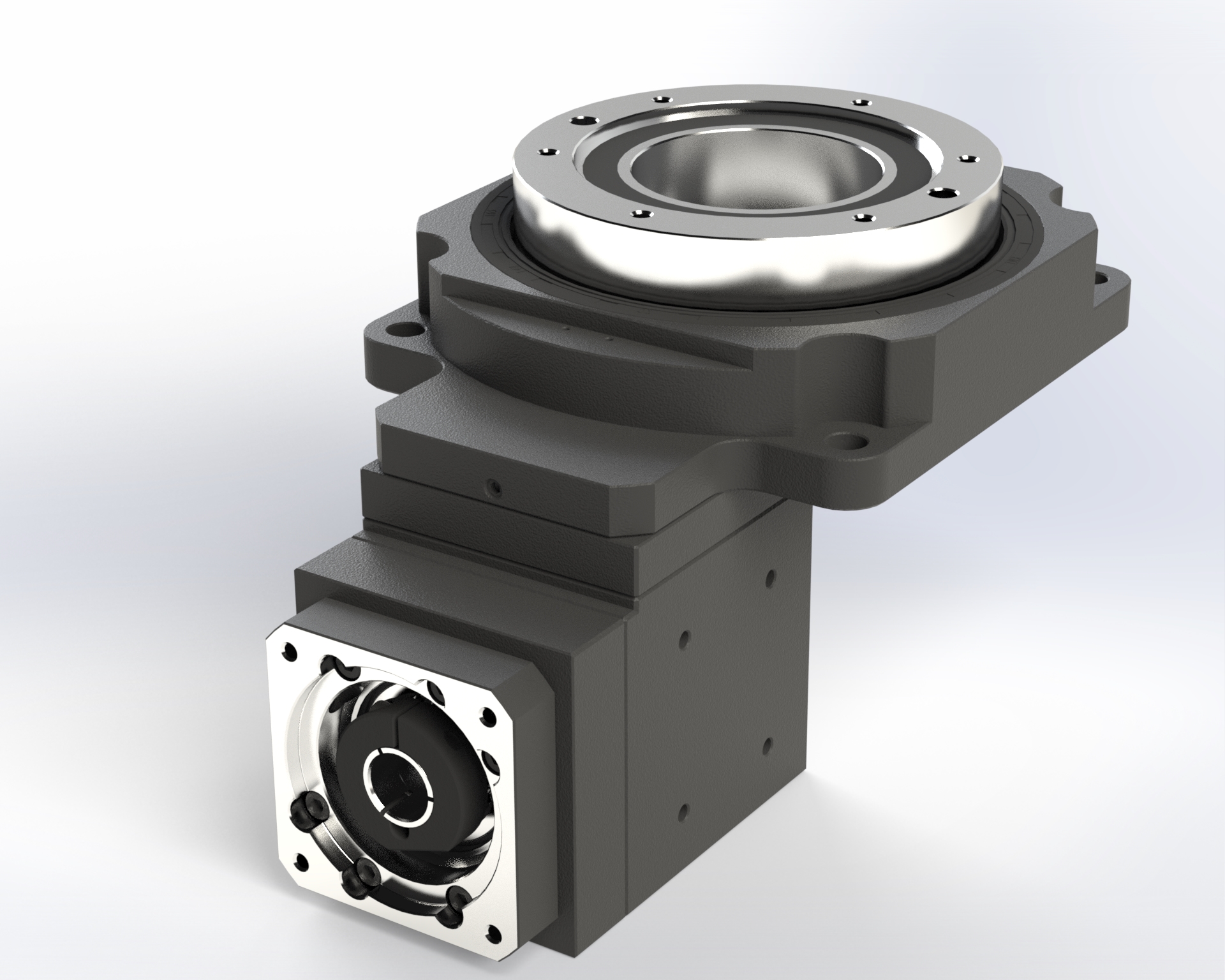

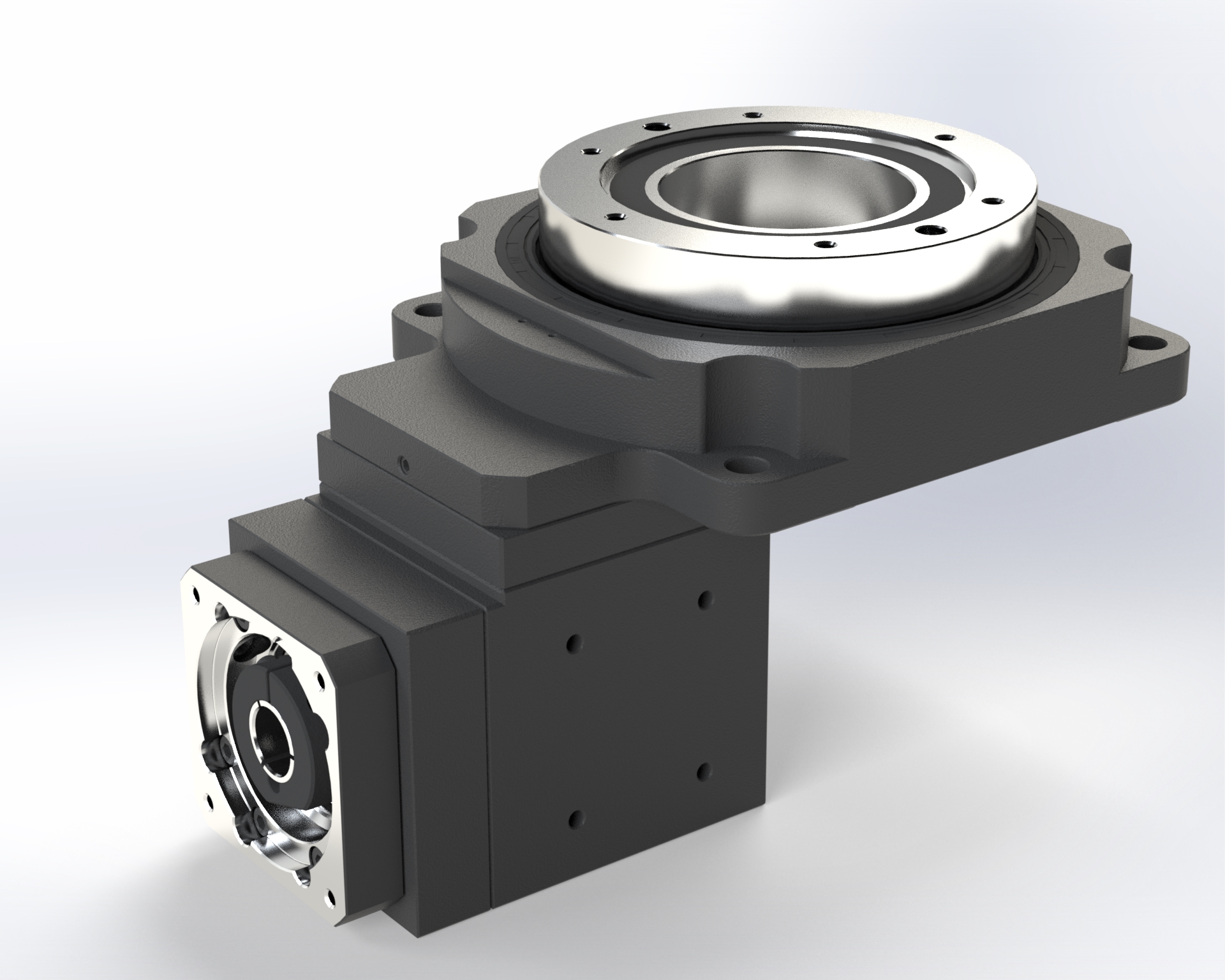

中空直角一体机DG130R
Left
  • 中空直角一体机DG130R
  • 中空直角一体机DG130R
  • 中空直角一体机DG130R
  • 中空直角一体机DG130R
Right

中空直角一体机DG130R

中空旋转平台可取代DD MOTOR与凸轮分割器，广泛应用于3C自动化，新能源设备，锂电设备，汽车产线，4轴、5轴机构，加工中心，数控机床，非标自动化等。

图纸下载：

想要了解更多产品特性详情，跟我们联系吧！

18998063935

 产品询价
详细介绍：

e79db362c03934d05b7c82afa28540f

4662f09b1d9b5825ef7aae90ac26b7c

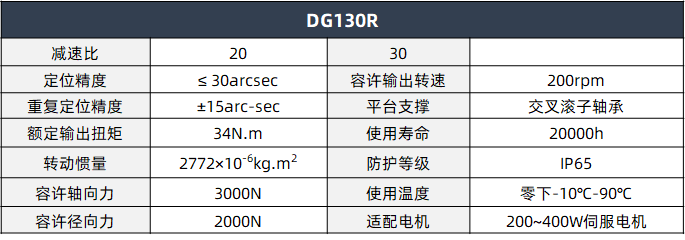

bc6bb6d55dadd281250612afbf6c6c1

 *安装方式：任意

dfe77f3827106d5a7194cb6f60de700

image 中空型设计，本体贯穿中空孔大，方便穿气管，配线等。

image 交叉滚子轴承与本体一体式，密集的交叉排列滚柱，使平台能够轻易满足侧装，倒装等各种安装方式的负载要求

image 研磨齿轮轴氮化处理齿轮，变形量小，精度高，耐磨性好

image 90℃转角使用面齿轮结构，大大减少噪声，同时提高精度，远优于同行业

image 减速机齿轮轴与本体连接，省去联轴器和本体输入小齿轮，同心度更高，精度更好

image 殊处理，防水性好，水泡不生锈，防护等级高


cd7b6c28e3a6ee6b0402198ea76ba57

image 可搭100~200W伺服马达

image 工作物可直接锁固

image 旋转盘面可直接锁固工作物，提升工作装载之方便性

image 配线方便，此旋转平台为中空式设计，无论是配线或配管均方便

image 高精度，定位精度小于一分，重复定位精度可达±15sec

image 运转动作平稳，盘面运转平稳、顺畅、且定位快速

image 适用各种马达，中空旋转平台可采用各种厂牌之伺服马达驱动

▋中空旋转平台系统构成示意图

O1CN01QMnCrf1TSXkPhga3S_!!2208876842381-0-cib

▲配件：以上配件仅供参考，用户可根据设计需求选择搭配购买
