伺服中空一体机

2023-05-17 16:42:51

0次

产品特性：体积小、承载扭矩大、噪音低、定位精度高且可实现任意角度定位等特点。转盘为中空结构，最大孔径可做到150mm，方便治具中的气管、电线安装。与分割器和DD马达相同，可将负载直接固定在中空旋转平台上传动。

图纸下载：

想要了解更多产品特性详情，跟我们联系吧！

18998063935

产品询价

详细介绍：

dfe77f3827106d5a7194cb6f60de700

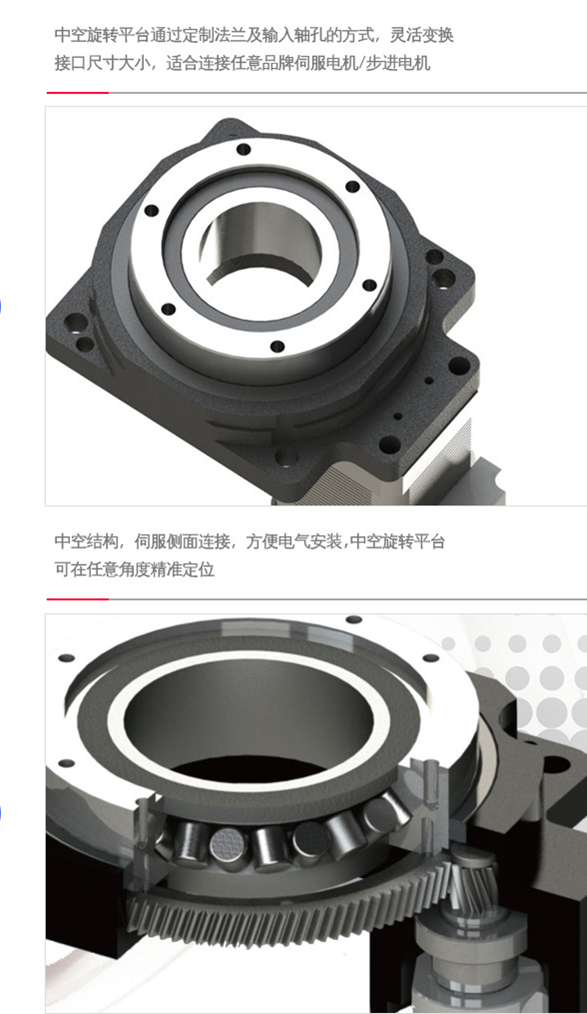

中空型设计，本体贯穿中空孔大，方便穿气管，配线等。

交叉滚子轴承与本体一体式，密集的交叉排列滚柱，使平台能够轻易满足侧装，倒装等各种安装方式的负载要求

研磨齿轮轴氮化处理齿轮，变形量小，精度高，耐磨性好

电机轴滚齿与本体直接连接，省去联轴器和本体输入小齿轮，同心度更好，精度更高，整体高度更短

殊处理，防水性好，水泡不生锈，防护等级高

cd7b6c28e3a6ee6b0402198ea76ba57

可搭配100~200W伺服马达

工作物可直接锁固

旋转盘面可直接锁固工作物，提升工作装载之方便性

配线方便，此旋转平台为中空式设计，无论是配线或配管均方便

高精度，定位精度小于一分，重复定位精度可达±15sec

运转动作平稳，盘面运转平稳、顺畅、且定位快速

适用各种马达，中空旋转平台可采用各种厂牌之伺服马达驱动

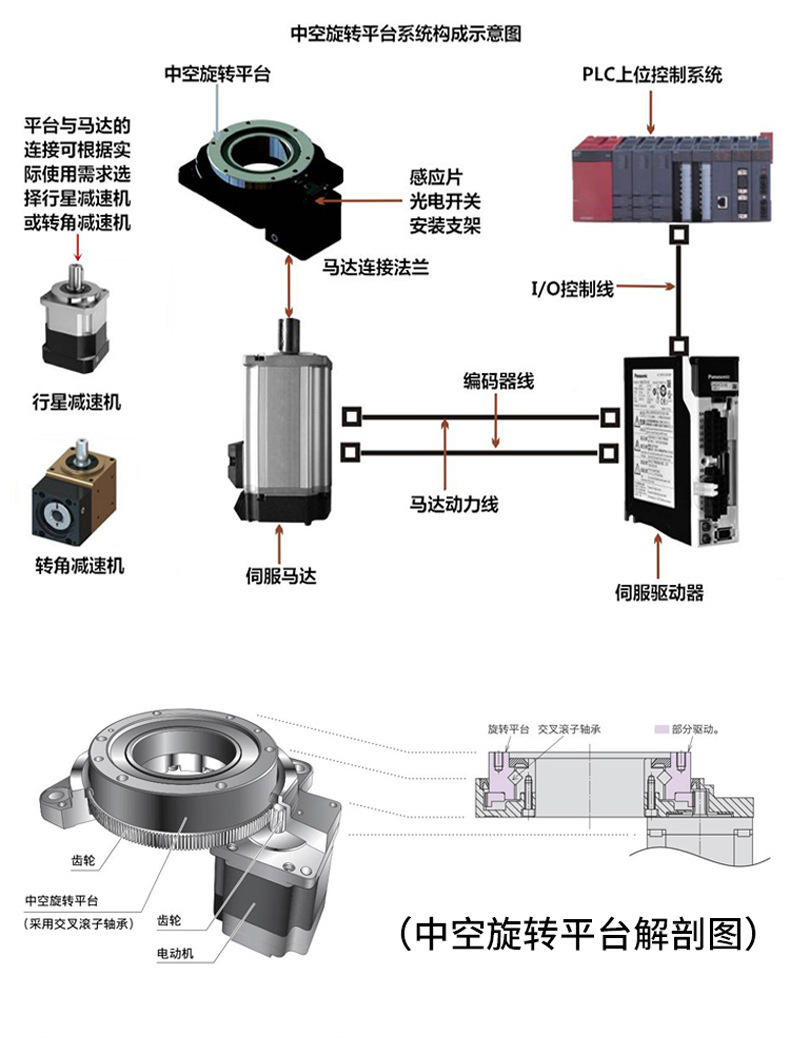

▋中空旋转平台系统构成示意图

30cb61b9b4edc37e9a71e82ea5c02f4

O1CN01QMnCrf1TSXkPhga3S_!!2208876842381-0-cib

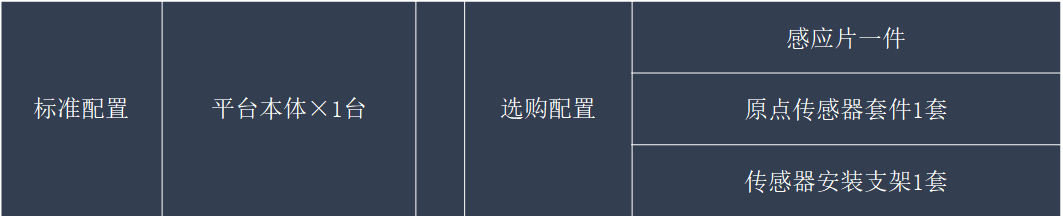

▲配件：以上配件仅供参考，用户可根据设计需求选择搭配购买
